芯片簡介

    愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機，工作電壓范圍1.8V-5.5V，主頻最高可達48MHz，片載64K(32Kbytes可選)程序閃存，獨立2Kbytes數據閃存，含4Kbytes SRAM，支持外部晶振32KHz ~ 24 MHz，豐富外設接口，支持硬件CRC，獨立除法器，支持低電壓檢測，支持內部模塊互聯觸發，搭載增強型PWM，豐富的定時器資源，豐富的通信接口UARTSPI等功能。APT32系列芯片，具備寬電壓、高信噪比，優異的EFT、CS、ESD性能，CS通過10V 0.15~230MHz A級測試，EFT通過±4KV A級測試，ESD通過HBM 4000V，MM200V，CDM500V測試。 以上這些特性使該系列單片機可以廣泛地適用于各種應用，如智能家電、物聯網應用等方案。

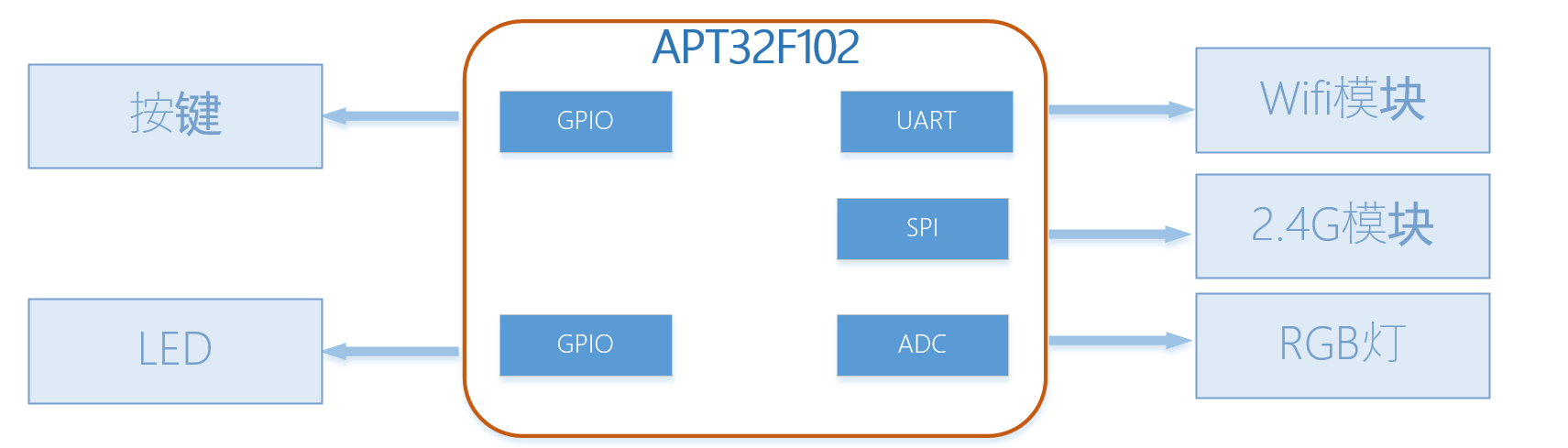

方案框圖

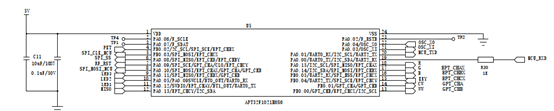

電路圖


MCU使用資源

  • BT定時器：基礎定時，用作系統的基礎時鐘
  • GPIO：1個IO口用于按鍵檢測；3個IO口用作控制LED 提示狀態
  • PWM：使用EPT輸出3路PWM控制RGB燈；使用GPT輸出2路PWM控制冷暖燈
  • UART：用于與wifi模塊進行通信控制
  • SPI：用于與2.4G模塊進行信息交互控制
  • IFC：用于存儲數據

方案特點

  • 控制板電路簡單，元器件少
  • 多種振蕩源選擇
  • 使用芯片豐富的定時器及PWM資源，可輸出控制多路燈條
  • 芯片內部集成UART 及SPI通信模塊，非常方便與外部模塊進行通信交互
  • IFC功能實現保存當前工作狀態及模式，重新來電后可恢復上一次工作狀態
  • 高抗干擾性，產品通過CS 10V 150KHz~230MHz動態測試，EFT ±4KV
