芯片簡介
愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機，工作電壓范圍1.8V-5.5V，主頻最高可達48MHz，片載64K(32Kbytes可選)程序閃存，獨立2Kbytes數據閃存，含4Kbytes SRAM，豐富外設接口，支持硬件CRC，獨立除法器，支持低電壓檢測，支持內部模塊互聯觸發，搭載增強型PWM，搭載大電流IO，12位高精度的ADC，觸摸檢測等功能。APT32系列芯片，具備寬電壓、高信噪比，優異的EFT、CS、ESD性能，CS通過10V 0.15~230MHz A級測試，EFT通過±4KV A級測試，ESD通過HBM 4000V，MM200V，CDM500V測試。
以上這些特性使該系列單片機可以廣泛地適用于各種應用，除電飯煲、洗衣機、電冰箱、電高壓鍋、破壁機、暖風機等家電的觸控控制面板外，還可以應用到電機的驅動控制，如筋膜槍、吸塵器、電動工具等。

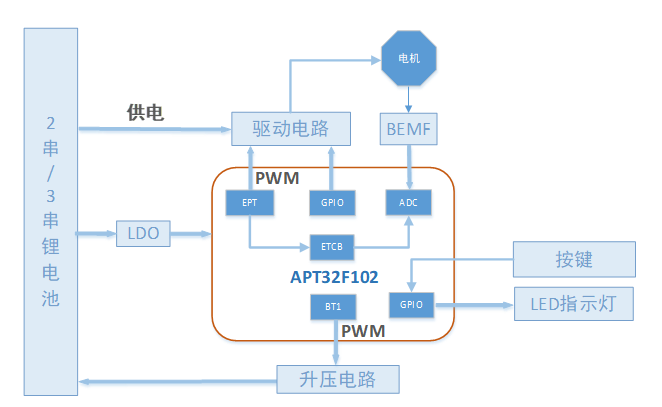

方案框圖

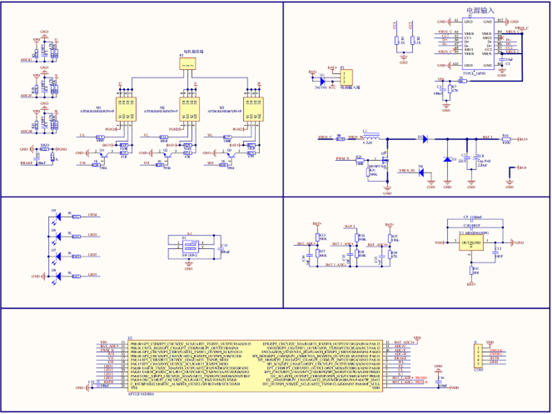

電路圖
MCU使用資源
-
CounterA定時器：基礎定時，用作系統的基礎時鐘
-
GPIO：三個大電流口驅動NMOS
-
EPT：最多輸出7路PWM或6路互補PWM，本方案應用3路PWM （48M/16K）驅動PMOS管
-
BT1：輸出一路PWM控制升壓，給鋰電池充電
-
ADC：ADC可配置ADC觸發啟動延時,1M采樣速率，ADC可配置連續采樣，多次采樣求平均，采樣隊列數量順序可通過軟件配置
-
ETCB：PWM中斷可通過ETCB模塊觸發ADC
-
CORET:8M頻率計數，用于計算轉速及PID控制
方案特點
-
采用無感BLDC變化負載的應用，通過ADC檢測反電動勢過零換向
-
采用升頻升壓啟動
-
轉速做閉環控制，PID調速，誤差5%以內，轉速范圍1800轉到3500轉，可針對不同電機可調
-
方案提供過流、過壓、欠壓保護，堵轉檢測自恢復，閾值可調
-
2串或3串鋰電池供電，Type_C接口輸入5V，可通過PWM控制升壓，給鋰電池充電（涓流、恒流、恒壓），節省外部電源管理芯片,可通過軟件調節充電電流、軟件設置電池充飽電壓
-
方案支持低功耗，靜態功耗可做到20uA以內

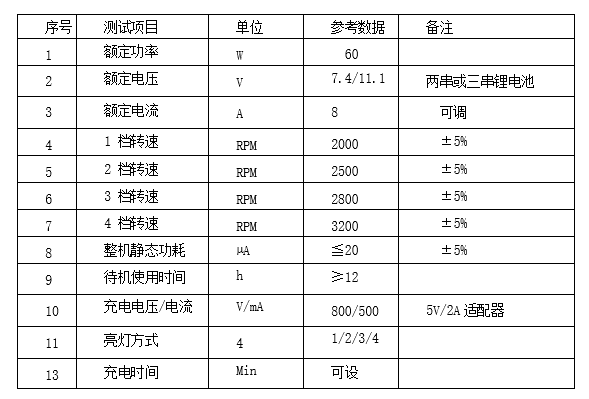

方案性能參數

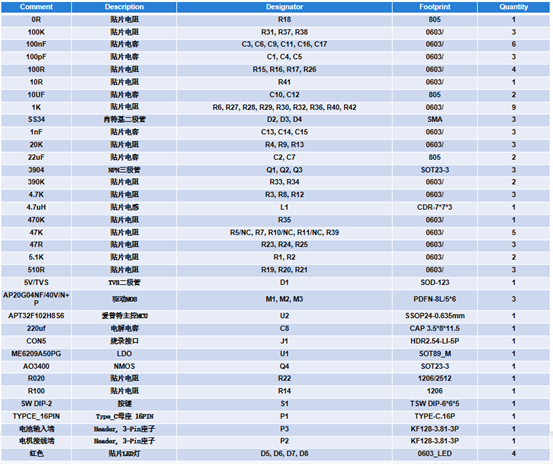

方案BOM
