芯片簡介
愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機，工作電壓范圍1.8V-5.5V，主頻最高可達48MHz，片載64K(32Kbytes可選)程序閃存，獨立2Kbytes數據閃存，含8Kbytes SRAM，豐富外設接口，支持硬件CRC，獨立除法器，支持低電壓檢測，支持內部模塊互聯觸發，搭載增強型PWM，搭載大電流IO，12位高精度的ADC，6個比較器，2個運算放大器。APT32系列芯片，具備寬電壓、高信噪比，優異的EFT、CS、ESD性能，CS通過10V 0.15~230MHz A級測試，EFT通過±4KV A級測試，ESD通過HBM 4000V，MM200V，CDM500V測試。
以上這些特性使該系列單片機可以廣泛地適用于各種應用，除電飯煲、洗衣機、電冰箱、電高壓鍋、破壁機、暖風機等家電的觸控控制面板外，還可以應用到電機的驅動控制，如高速風筒、筋膜槍、吸塵器、電動工具等。

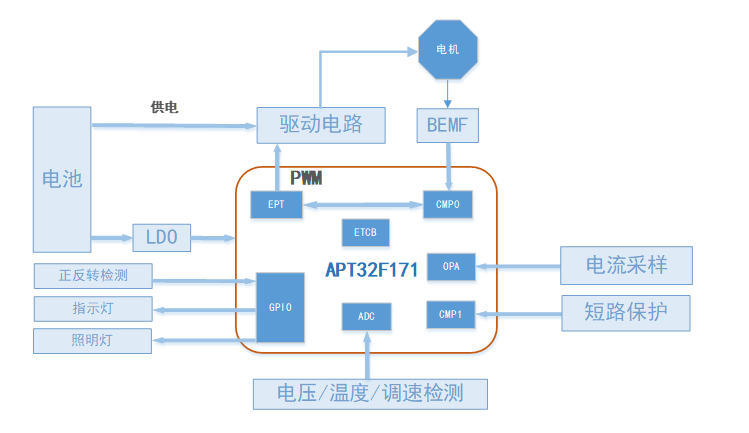

方案框圖

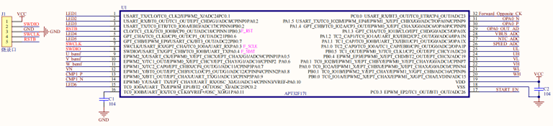

電路圖
MCU使用資源
-
GPIO：正反轉檢測，指示燈、照明燈控制
-
EPT：輸出3組互補PWM
-
ADC：電池溫度檢測、電壓檢測、調速器檢測
-
CMP：反電動勢過零檢測、短路保護
-
OPAMP：電流采樣
-
ETCB：配置模塊間互聯觸發
-
BTO：基本計數器，換向角度計算
-
BT1：基本計數器，系統時基
-
CORET：系統定時器，轉速計算
方案特點
-
芯片內置12位逐次逼近ADC，最大支持1M轉換速度；內置6個比較器、2個運算放大器，可通過比較器觸發EPT實現快速軟鎖止、硬鎖止功能，實現限流、過流、短路保護功能
-
電鉆方案屬于無感BLDC變化負載的應用，通過檢測反電動勢過零換向
-
匹配無感啟動算法，啟動穩定
-
轉速范圍大，響應速度快，轉速穩定
-
內置電量檢測功能、工作照明功能、電池溫度檢測功能、正反轉切換功能、故障指示功能
-
內置過壓保護、欠壓保護、過流保護、短路保護、過溫保護、堵轉保護、缺相保護功能
