概述

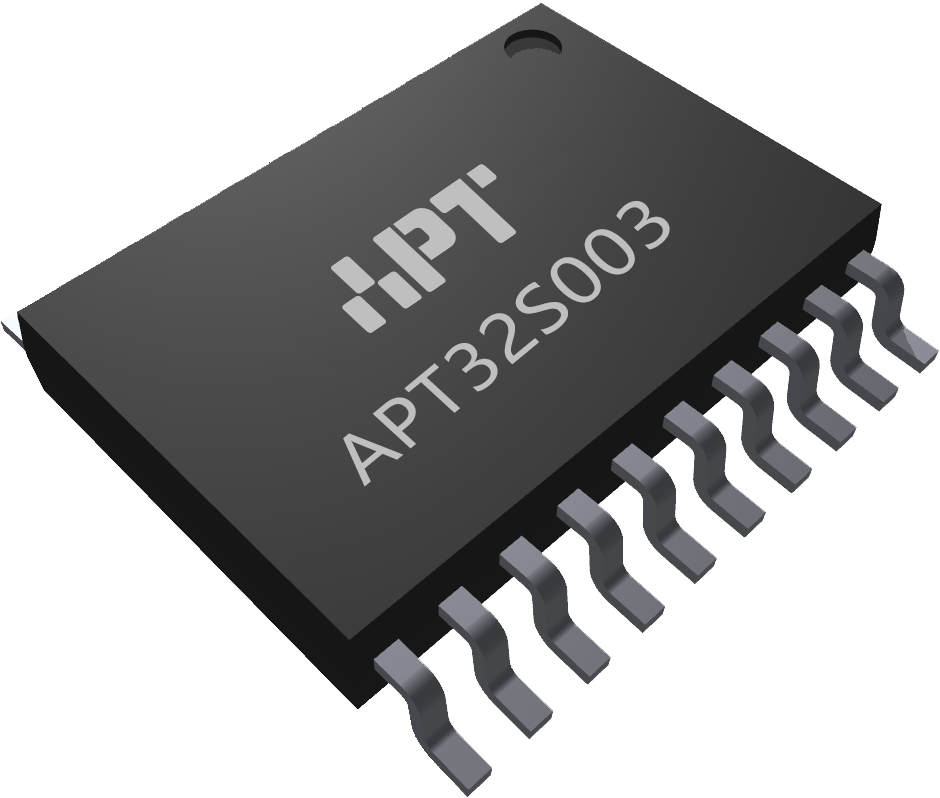

APT32S003F8PT是由愛普特微電子推出的基于RISC CPU內核開發的具有touch模塊的32位高性能高可靠性單片機。APT32S003F8PT單片機面向的應用為工業控制，消費電子設備，可穿戴設備等應用。


產品亮點

  • 工作電壓低至1.8V
  • 支持硬件CRC
  • RTC功能
  • 內部模塊互聯觸發
  • 支持3組6路互補帶死區模式的PWM輸出
  • 支持多達15路觸摸按鍵控制器
  • 多達18個GPIO
  • 最多4個大電流驅動管腳

典型應用


  • 智能門鎖


  • 電熱水器


  • TWS充電倉


  • 充電寶


  • 墻壁開關

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位x32位的硬件整形乘法陣列

32個中斷源，優先級可配置

內置事件觸發控制器，支持片內模塊互聯觸發

存儲器

64Kbytes內部閃存，支持ISP保護

保護區域大小可配置

支持硬件CRC校驗

2Kbytes的數據閃存

閃存的User Option配置支持修改復位源

4Kbytes的內部SRAM

支持96bit UID功能

模擬外設

16路12位ADC輸入通道，支持內外部VREF，
最快1MSPS轉換速度

15路觸摸按鍵控制器

通訊接口與IO

1組I2C接口

2/3組UART接口

1組SPI接口

18個GPIO，所有IO都支持外部中斷

電源時鐘與復位

工作電壓：1.8V~5.5V

工作溫度：-40℃~85℃,105℃可選

外部晶振400k~24MHz/32.768KHz

內部主振131.072K/2.097M/
4.194M/5.556MHz可選

內部高速振蕩器24M/48MHz

內部輔振27KHz

支持低功耗模式

復位源監測和管理，可配置的
低電壓復位和低電壓檢測

定時器

1個16位定時器EPT，支持4路獨立或
3組互補輸出，支持死區

1個16位定時器GPT，支持2路PWM

1個獨立看門狗定時器

1個16位計數器COUNTERA，支持載波頻率發生器

1個系統定時器

1個8位WWDT

1個16位RTC

2個16位基本計時TIMER BT

1個16位低功耗定時器LPT

模塊框圖

選型表

Part NO. Op.Volt. Temp.(℃) Freq. Pin GPIO Flash RAM DFlash IWDT WWDT BT CT RTC LPT EPT GPT UART IIC SPI PWM ADC TOUCH Deep Sleep PACKAGE
APT32S003F8PT 1.8~5.5V -40~85 48MHz 20 18 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 16bitx12ch 12bitx16ch 15ch 5uA TSSOP20


技術文檔

開發工具

名稱 版本號 大小 會員限制 下載

CDK IDE使用介紹

 1.79mb 不限

APT ISPV 應用程序

 133.79mb 不限

APT ISPV 應用程序

 133.79mb 不限

APT ISPV 應用程序

 133.79mb 不限

APT32S003B_StdPeriph_Lib_V1_13T

 1.5mb 會員

APT32S003B_StdPeriph_Lib_V1_13

 0.88mb 會員

APT32S003_StdPeriph_Lib_V1_12T

 2.08mb 會員

APT32S003_StdPeriph_Lib_V1_12_20220825

 1.77mb 會員

APT32F1024_StdPeriph_Lib_V1_15

 2.14mb 會員

APT32F173_Release_V1_0

 61.79mb 會員

APT32F173x_SDK

 61.79mb 會員

APT32F171_StdPeriph_Lib_V1_03

 11.53mb 會員

APT32F171x_SDK

 109.23mb 會員

APT32F110x_StdPeriph_Lib_V1_07

 18.49mb 會員

APT32F103x_StdPeriph_Lib_V0_95

 2.16mb 會員

APT32F103x_SDK

 24.01mb 會員

SDK庫下載

 0mb 不限

APT32F102B_StdPeriph_Lib_

 2.68mb 會員

APT32S003 StdPeriph Lib V1 12T

 2.08mb 會員

APT32S003 StdPeriph Lib V1 12

 1.77mb 會員

APT32F110x_SDK

 18.49mb 會員

APT32F102x_StdPeriph_Lib_V1_17

 2.37mb 會員

APT32F172 Release V1 13

 2.45mb 會員

APTLink PROG (20231101)上位機軟件

 0.4mb 不限

APT ISPV上位機軟件

 133.68mb 不限

AN1611 APT32S003開發板使用手冊

 0.62mb 不限

AN1545 APT32F172開發板快速上手手冊

 V1.00 0.47mb 不限

AN1551 APT32F102開發板使用手冊

 V1.00 0.59mb 不限

CDK_V2.22.0下載地址

 V1.00 0mb 會員
參考設計 大小 版本

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

會員權限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

會員權限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

會員權限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

會員權限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

會員權限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

會員權限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

會員權限
 1.91MB
1.0

AN1601 Touch Sensor Layout Guide+V1.12020-06-30

會員權限
 1.91MB
1.0
*滑動查看更多內容
