在調試的過程中，時常需要查看寄存器值，以確認配置是否正常寫入或者手動修改某些位。
支持的交互方式列舉如下。
無論是哪種交互方式，都要注意
|
1、通過svc文件。將芯片對應的svc文件加入到工程（部分驅動庫已經包含在chip目錄下）。

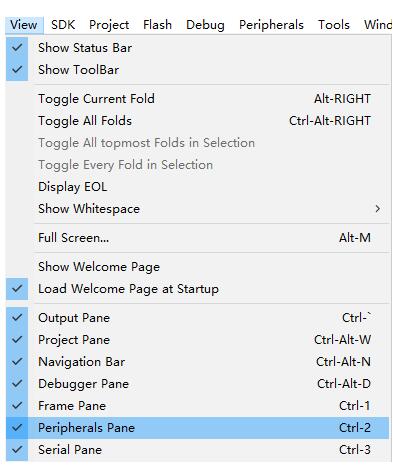

● 打開Peripherals Pane的視圖

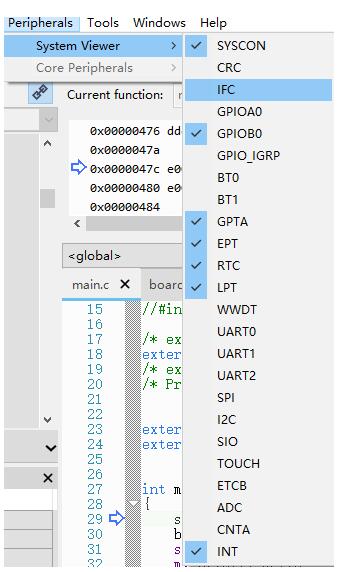

● 進入調試界面，選擇要查看的外設。toggle點擊可以取消查看。

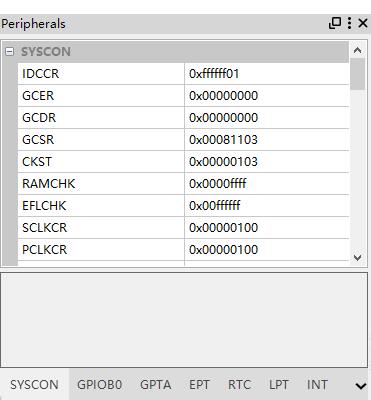

● 調試界面可以看到對應外設的寄存器內容
2、通過Frame Pane中的Memory tab。如果您手中暫時沒有svc文件，也可以通過查看memory區內容獲得寄存器狀態。
● 確保Frame Pane處于打開狀態。

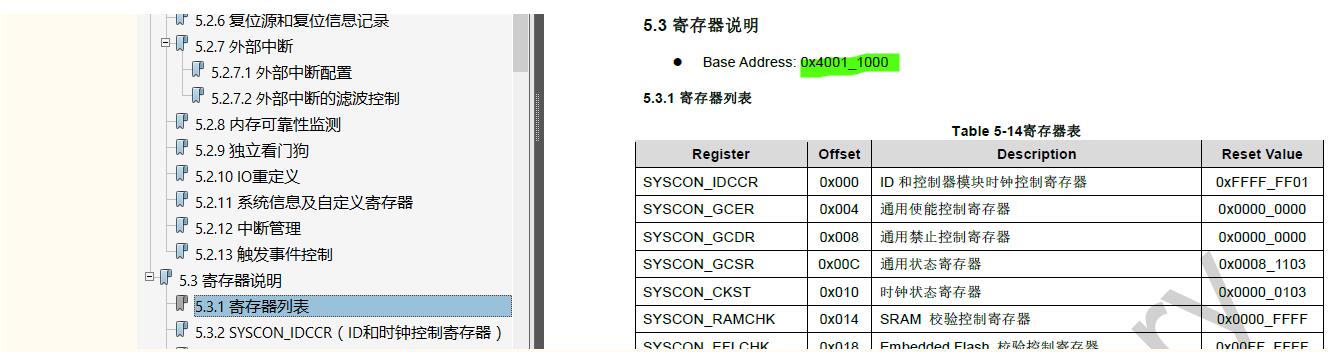

● 對照芯片使用手冊，查詢外設基地址。

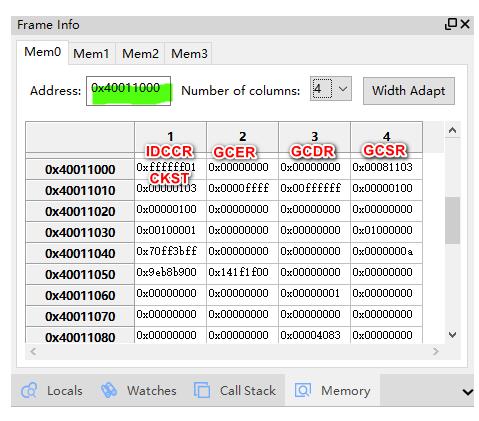

● 定位Memory地址。如下圖。寄存器地址為基址+Offset值。
如果代碼要用math庫中的函數，需要做
1、文件中 #include

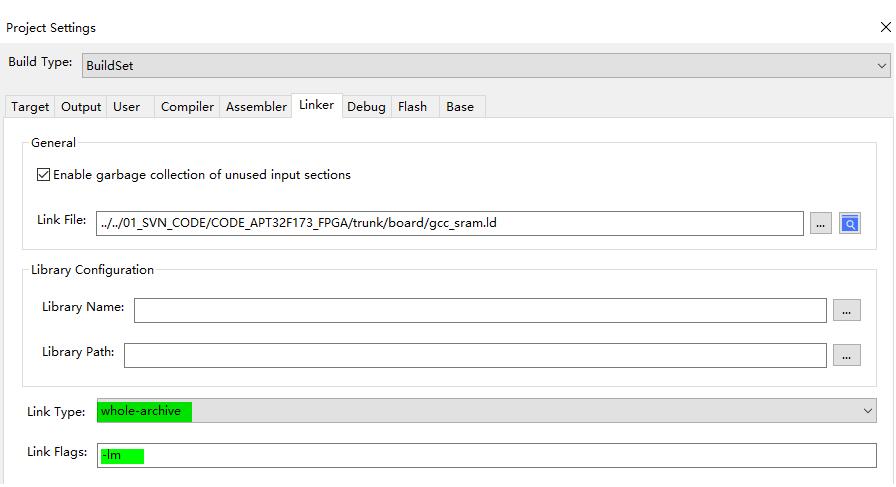

2、修改link tab的內容。將連接類型改成whole-archive，并在link flags中增加 -lm，如下圖所示：
如果不小心關閉了一些顯示窗口，比如調試時的匯編窗口、Frame Info窗口、Debugger窗口……，找不到恢復地方可以使用一鍵恢復默認顯示。

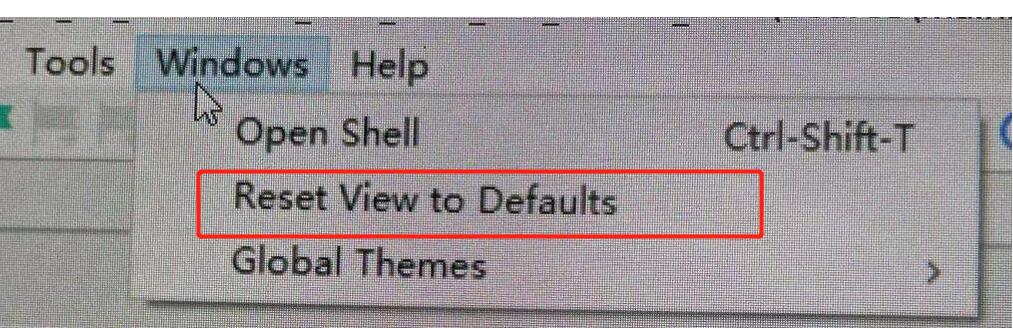

1.點擊菜單欄中的“Windows”，再點擊“Reset View to Defaults”
如何實現變量的絕對定位
CDK編譯環境使用了GNU C Complier，簡稱GCC。GCC使用ld腳本對代碼對象進行鏈接，將多個輸入文件整合成一個輸出文件。
在一些特殊的場合，我們需要對代碼中的一些內容實現精確的定位。
這里我們分兩個方面來介紹，分別是變量的絕對定位和函數（代碼段）的絕對定位。
假設要實現將wData[] 放到程序存儲區 0x9000的位置。需要做以下兩個操作
1. 首先在代碼文件中，將變量歸入某個section，這個例子里是FlashData段。
__attribute__((section(".FlashData"))) const uint32_t wData[] = {0x1, 0x2}; //在這種絕對定位的情況下，關鍵字 const 不是必須的。
< /FONT >
< P > 2. 其次，要對ld文件進行修改。增加以下內容，將FlashData段起始地址定位在0x9000。
.FlashData 0x9000:
{
. = ALIGN(0x4)
;
*(.FlashData)
*(.FlashData.*)
} > ROM
再重新編譯，就可以在map文件上看到：
有時候，會希望有一些代碼可以快速取址并運行。其中一個實現的方法是把函數定位到RAM區。
假設要實現將function() 放到RAM。需要做以下兩個操作：
1. 首先在代碼文件中，將函數歸入某個section，這個例子里是codeinram段。
__attribute__((section(".codeinram"))) void function1(void);

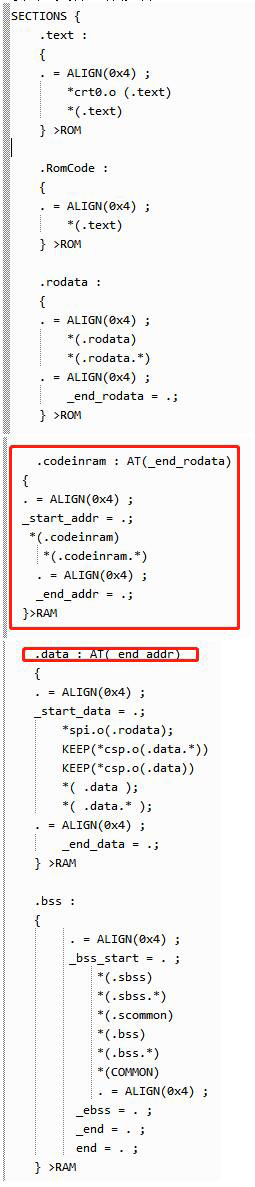

2. 其次，要對ld文件進行修改。

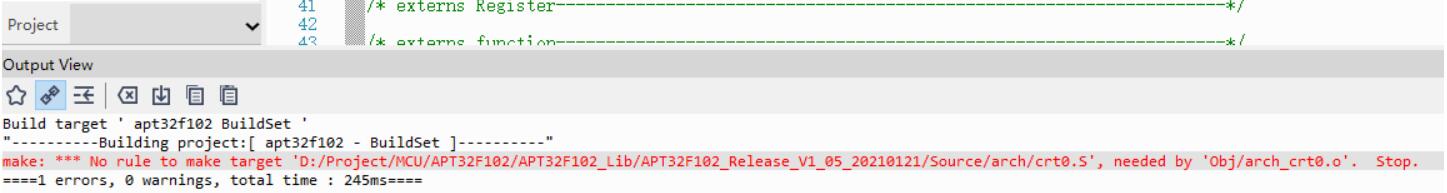

1、如果拿到的庫程序第一次編譯報錯，錯誤提示如下：

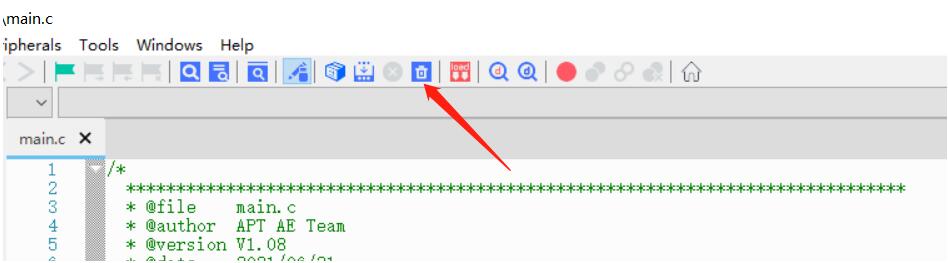

這是因為庫發布時帶了一些編譯選項，點擊CDK“清除”快捷按鈕清除一下工程，再重新編譯即可。
1、芯片放在燒錄器上燒寫時需關注芯片放置的位置，有沒有放反等等。
2、芯片在板燒寫時，需要注意
● 燒寫需要用到的5個信號（VDD，VSS，SWD，SWCLK，RST）有沒有都連到燒寫器上
● VDD和VSS之間的電容有沒有超過100uF，超過的話可能需要在燒錄器這邊的VDD和VSS之間并個小電容（如500ohm）來對板子上的大電容進行放電
● SWD，SWCLK和RST線的路徑上有沒有串電阻或并電容，這些都會影響燒寫時序。電路設計時要盡量避免這樣的電路。 如果應用上不得不有這些阻容，電容<101pF，電阻<1Kohm
1、 可能的原因是沒有選擇正確的下載文件，或者下載文件的長度為0。
當遇到CDK環境下可以燒錄代碼，但是拿到燒錄器上反而提示燒錄失敗的現象時，請檢查：
ihex文件的大小是不是超過了芯片的最大DROM size？
如果超過了，再檢查ld文件，是不是出現了段定義錯誤？如下面ROM段的LENGTH。
MEMORY
{
ROM(RX) : ORIGIN = 0x00000000, LENGTH = 64K
RAM(RWX) : ORIGIN = 0x20000000, LENGTH = 4K
}
