通過EFT4000V ESD8KV測試的基于APT32F1023的咖啡機觸摸面板MCU方案


隨著生活節奏的加快,咖啡被許多人戲稱為“續命神器”,而咖啡機可以快速、簡單地制作出美味的咖啡,輕松打造專屬的咖啡體驗,成為高品質生活的重要組成部分。


愛普特作為一家全國產 全自主可控 高可靠的智能家電領域的領軍企業,已經有多款全國產MCU芯片應用于咖啡機,并在多家知名品牌客戶大量出貨。這款基于APT32F1023的咖啡機觸摸面板方案,具有高抗干擾及防靜電能力,已通過EFT4000V、CS10V、接觸ESD8KV、空氣放電15KV測試。該方案在沒有電源接地線,金屬外殼的情況下,也能可靠運行。



方案特性:

· 內置12bit ADC高精度模擬信號檢測,實現精確控溫
· 多模式工作指示
· 斷電可記憶工作模式
· 方案帶有流量控制,出水量可設置
· 支持熱咖啡、冷咖啡兩種模式

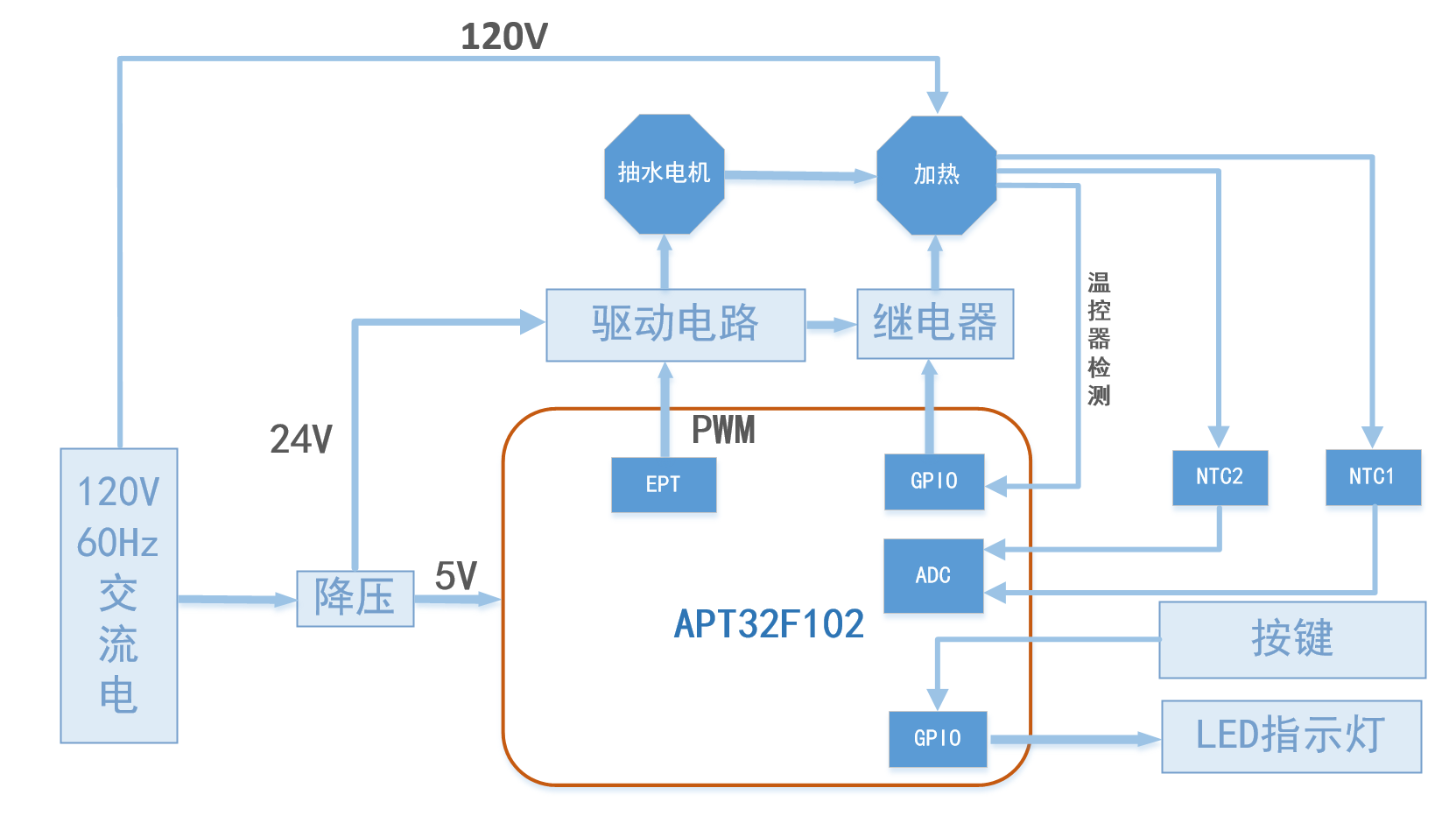

方案框圖:




方案開發板示意圖:


方案主控MCU采用APT32F1023,該款芯片是愛普特全國產RISC核32位MCU產品,支持過流硬件保護,搭載增強型PWM、12位高精度ADC,具備寬電壓、高信噪比、優異的EFT、CS、ESD性能、觸摸檢測等功能。除了咖啡機,還可廣泛應用于智能家電觸控板,如電飯煲、洗衣機、電冰箱、電高壓鍋、破壁機、暖風機等,以及電機的驅動控制,如筋膜槍、吸塵器、電動工具等。


APT32F1023更多芯片特性:


· 獨立硬件除法器
· 片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存
· 內含4Kbytes SRAM,可用于堆棧,數據存儲,代碼存儲
· 工作溫度:-40°C to 105°C
· 工作電壓范圍:1.8 to 5.5V
· 最高工作頻率:48MHz
· 中斷控制器:支持動態配置的可嵌套中斷 (NVIC)
· 增強的時鐘和功耗控制器(SYSCON)
· 獨立看門狗定時器(IWDT)
· 1x16位增強型定時器/計數器(EPT),TIMER支持7路PWM輸出功能,其中6路可配置為互補帶死區
· 1x 16位通用定時器/計數器,支持2路PWM輸出功能 (GPT)
· 1x 16位計數器(COUNTERA),支持自動重載功能以及單次或者循環計數功能(載波發生器)
· 2x 16位基本計時TIMER (Basic Timer)
· 1x 16位低功耗TIMER(LPT)
· 1x 16位RTC
· 1x 8位WWDT
· 串行通信接口:1x I2C,3x UART,1/0 x SPI,1 x SIO
· 多達16路的12位ADC,支持內部/外部VREF輸入
· 支持96bit UID功能
· 最多支持22個GPIO,所有GPIO均可配置為外部中斷
· 支持三種工作模式:RUN,SLEEP,和DEEP-SLEEP模式
· 多達17路的觸摸按鍵
· 4個大電流驅動管腳(每個管腳支持灌入最大電流為120mA)


APT32F1023不僅性能優越,還具備超高可靠性。愛普特已建立完善的品控管理體系:從供應商管理,到來料質量管控、可靠性測試、出貨質量管控、過程質量管控等,每個環節都會按照業內最為嚴苛的流程及標準進行檢測和管控,以確保愛普特每一顆MCU的高質量和高可靠性。


咖啡機觸摸面板方案已經量產,如需申請樣品或獲取更多技術資料,請聯系愛普特微電子。
