無線充電技術逐漸成為了電子產品的主流充電方式，而MCU是無線充電的核心控制芯片。愛普特推出的基于全國產高可靠32位MCU—APT32F102X的無線充方案，集成了愛普特多種創新技術，具備高性能、高性價比、高安全性等特點，可滿足不同設備充電需求，幫助客戶快速打造全國產、高效、高可靠的MCU無線充方案。
方案特點
-
提供5W、7.5W、10W、15W充電能力
-
支持QC2.0適配器
-
電壓&電流雙解碼，保障解碼穩健性
-
12位ADC采集，確保信號轉換精度
-
靜態和動態FOD反應迅速
-
擁有溫度、電流、供電電壓、線盤電壓等信號限制及報警停機機制

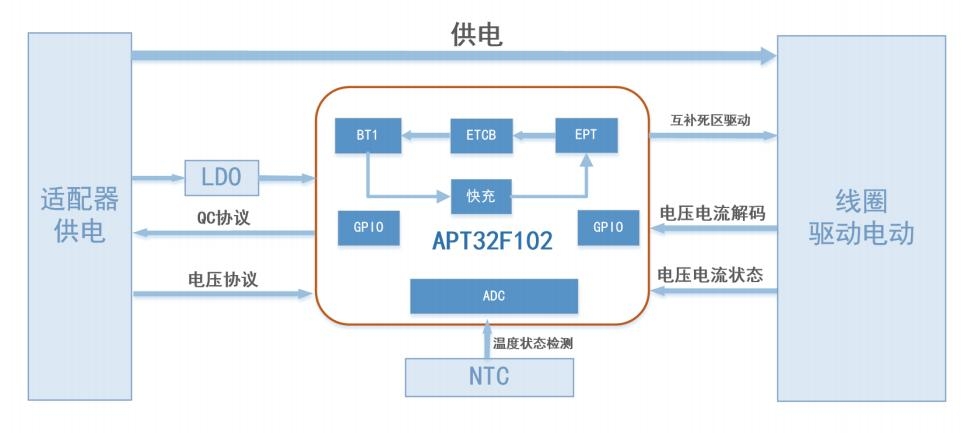

方案框圖

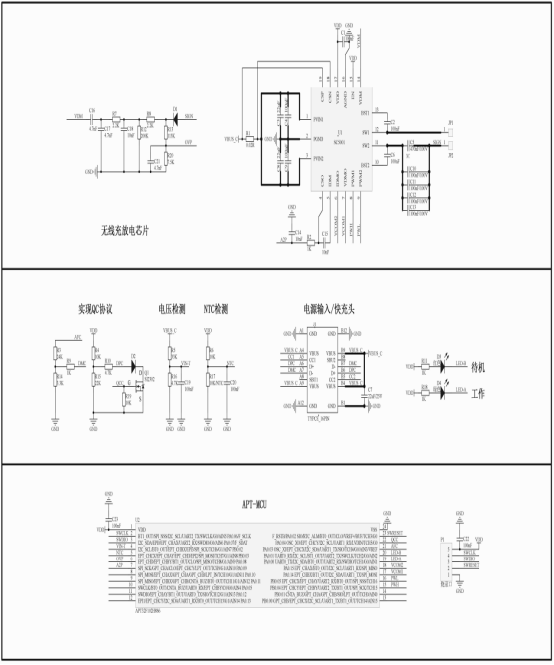

電路圖
無線充方案中的主控MCU——APT32F102X采用的是全國產RISC內核，主頻最高可達48MHz，擁有豐富外設接口，可滿足無線充多種充電需求；支持硬件CRC、獨立除法器，支持內部模塊互聯觸發，搭載增強型PWM，12位高精度的ADC，帶有Touch功能，并通過CS 10V A級測試。APT32F102X系列芯片共有3個系列21個型號，可廣泛應用于工業控制，觸控家電，消費電子設備，可穿戴設備等市場。
APT32F102X更多芯片特性：
-
工作電壓：1.8V-5.5V
-
主頻：48MHz
-
片載64K(32Kbytes可選)程序閃存，獨立2Kbytes數據閃存，含4Kbytes SRAM
-
高可靠性：ESD HBM±4KV、EFT±4KV動態、寬電壓高信噪比、動態CS 10V
-
支持硬件CRC、獨立除法器
-
支持低電壓檢測
-
支持內部模塊互聯觸發
-
支持3組6路互補帶死區模式的PWM輸出
-
最多17路Touch key，硬件觸控，環境自適應，低功耗
-
多達22個GPIO，均支持外部中斷
-
16路12位ADC輸入通道，支持內外部VREF，最快1MSPS轉換速度
-
RTC功能

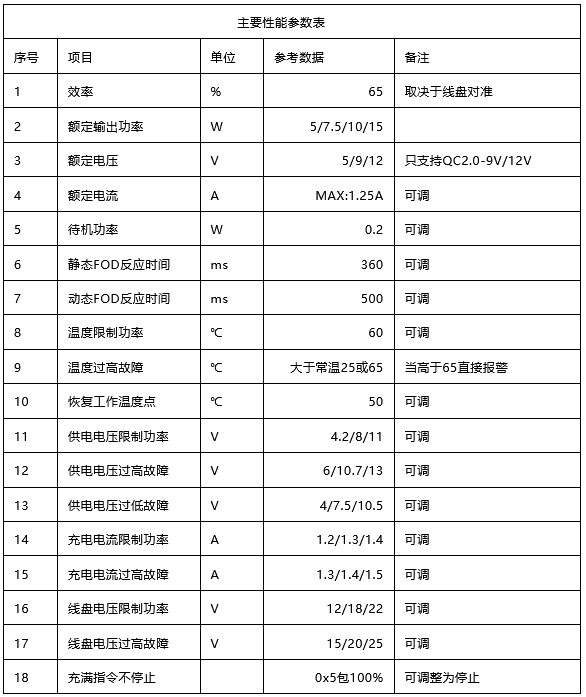

方案性能參數

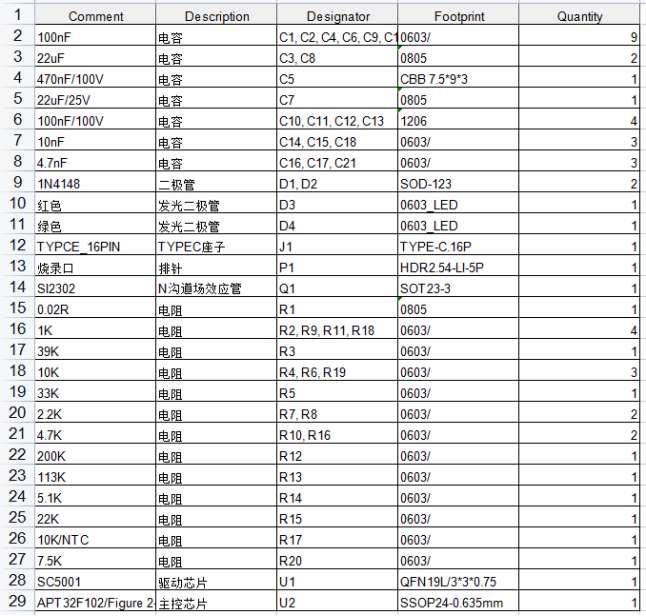

方案BOM
愛普特全國產高可靠MCU無線充方案集成度高，控制板電路簡單，元器件少，BOM成本低，可最大程度降低方案成本，提高可靠性，是極具市場競爭力的無線充方案，目前已在多家龍頭企業穩定出貨。如需了解更多方案詳情或產品技術機制，請聯系愛普特微電子。
