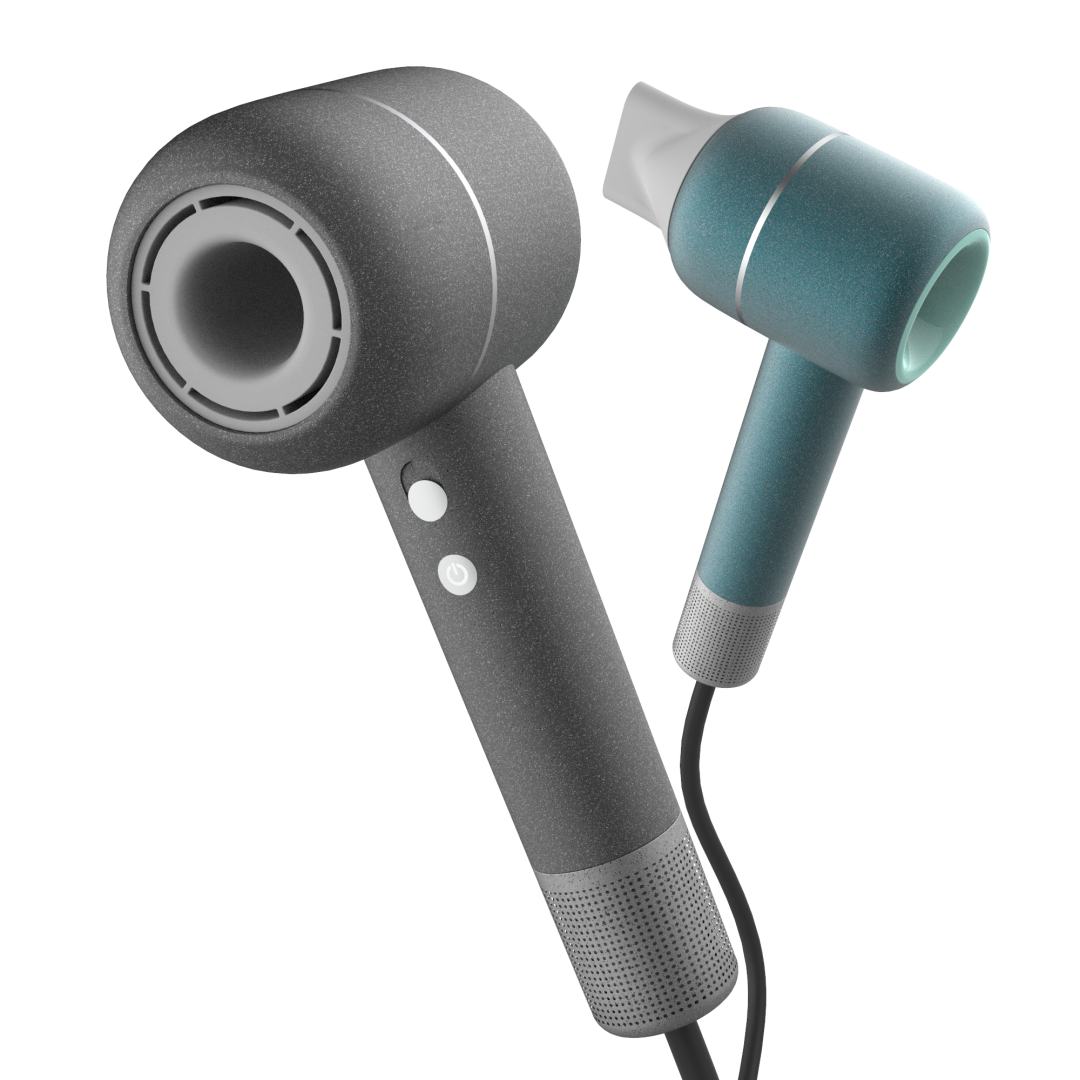

吹風機是居家必備的小電器之一。目前市場上有高速吹風機跟普通吹風機兩種，本質區別就是干發速度及護發效果。高速吹風機較普通吹風機，吹干頭發效率可提升三倍以上。同時高速吹風機采用高速無刷馬達，靠高速轉動的風扇葉片所產生的風把頭發上的水分吹走，改變了普通吹風機靠發熱片高溫烘干頭發水分的模式，極大減少了對頭發和頭皮的傷害，實現溫和護發效果。

愛普特推出的基于自研的全國產RISC核32位MCU—APT32F171芯片的高速吹風機方案以其高轉速、精準恒溫、高性能低成本、高可靠性等優點，深受客戶認可，已在多家知名品牌客戶中量產出貨。

方案特點

· 采用專業的直流無刷電機，速度高達10萬+轉
· 無刷電機結構緊湊，體積小，重量輕，使得風筒整體體積更小，便于攜帶
· 無刷電機噪音低，功率大，采用氣壓倍增技術，體驗感舒適
· 無刷電機壽命長，導電性強
· 電壓范圍：AC160V~220V,功率范圍：50W~150W
· 閉環方式：速度閉環 功率閉環
· 控制方式：雙電阻無感FOC控制
· 功率閉環：波動小于0.5%（50W~150W）
· 速度閉環：波動小于0.4% 10000+RPM
· 電機從靜止到最高轉速只需0.5s，啟動平穩不抖動
· 精準恒溫控制
· 硬件PID溫度控制，可實現300次/s溫度檢測，溫度控制精度小于1°
· 通過匹配吸入功率，實時檢測電機運行狀態，實現堵風口精確報警
· 過欠壓保護，過流保護，堵轉保護，缺相保護，功率保護，啟動保護

功能框圖

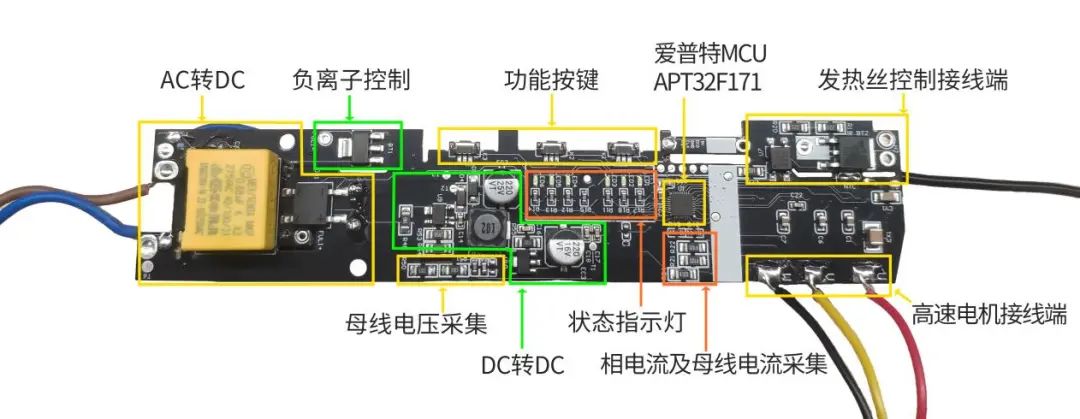

電路板示意圖

該高速吹風機方案中主控芯片使用的APT32F171X系列是愛普特基于國產RISC核架構和自研的IP庫研發設計的全國產MCU，具有加強的模擬性能，內嵌多達6個獨立模擬比較器，2個運算放大器，16路12位高速ADC，支持3組6路互補帶死區模式的PWM，最多8個大電流驅動管腳，每個管腳支持灌入最大電流為120mA，具體芯片特性可見下方。

APT32F171X芯片特性

· 工作電壓范圍1.8V-5.5V
· 主頻最高可達48MHz
· 工控級別溫度：-40~85℃
· 片載64K(32Kbytes可選)程序閃存
· 獨立2Kbytes數據閃存
· 含8Kbytes SRAM
· 豐富外設接口
· 支持硬件CRC，獨立除法器
· 支持低電壓檢測
· 支持內部模塊互聯觸發
· 搭載增強型定時器
· 每個TIMER支持4路PWM輸出功能
· 支持3組6路互補帶死區模式的PWM輸出
· 3個16位同步定時器
· 12位高精度的ADC
· 支持內部/外部VREF輸入等功能
· 最多8個大電流驅動管腳
· 多達30個GPIO，均支持外部中斷
· 多達6個獨立模擬比較器，2個運算放大器

APT32F171X系列芯片性能優越，具備高可靠性、高集成、低功耗、易開發和價格優惠等優勢，除了高速吹風機應用，還可廣泛應用于家電設備、工業設備、逆變等市場領域。

如需了解更多方案詳情或產品信息，可聯系愛普特微電子。
